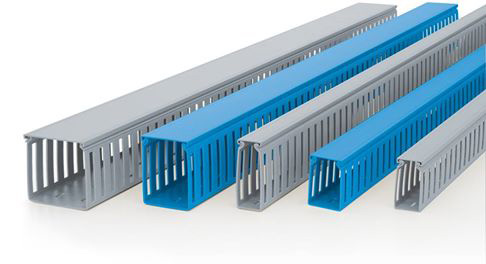

カラーダクト（WPシリーズ）
カラーダクト（WPシリーズ）について
耐熱性・耐水性・強度に優れ、経年変化に強い素材を用いています。難燃性は、UL94V-0認定材料の自己消火性です。
梱包入数は、最多で10本までの小ロットタイプになります。
RoHS指令適合・RoHS2指令適合品となります。
原料に着色しておりますので、色落ちの心配がありません。
防爆回路制御盤にもご使用いただけます。
標準仕様
WP-34
| 色 | ●● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 50 |
| 梱包入数 | 10 |
WP-44
| 色 | ● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 60 |
| 梱包入数 | 10 |
WP-64
| 色 | ● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 100 |
| 梱包入数 | 10 |
WP-36
| 色 | ●● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 80 |
| 梱包入数 | 10 |
WP-46
| 色 | ●● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 100 |
| 梱包入数 | 10 |
WP-66
| 色 | ●● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 160 |
| 梱包 | 8 |
WP-86
| 色 | ● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 200 |
| 梱包 | 8 |
WP-38
| 色 | ●● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 100 |
| 梱包 | 10 |
WP-48
| 色 | ●● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 140 |
| 梱包 | 10 |
WP-68
| 色 | ●● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 190 |
| 梱包 | 8 |
WP-88
| 色 | ●● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 260 |
| 梱包 | 6 |
WP-310
| 色 | ● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 120 |
| 梱包 | 10 |
WP-410
| 色 | ● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 180 |
| 梱包 | 10 |
WP-610
| 色 | ● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 240 |
| 梱包 | 8 |
WP-810
| 色 | ● |
|---|---|
| 定尺 | 2,000m/m |
| 電線収容本数（IV2sq） | 330 |
| 梱包 | 6 |
※●印はブルー色あり。
例）グレー色：WP-36、ブルー色：WP-36B

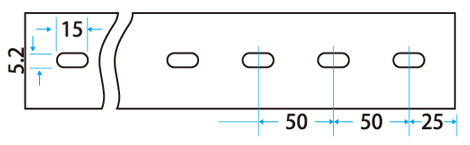

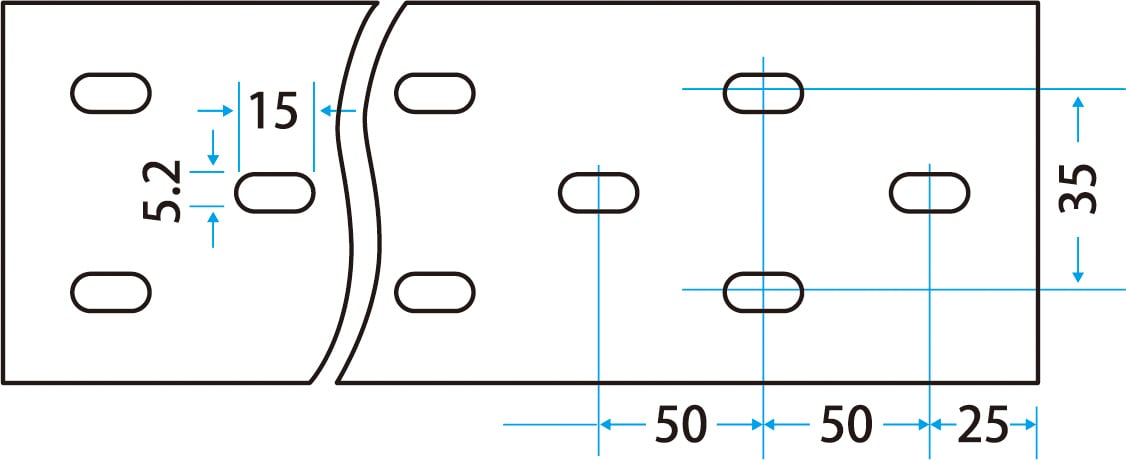

取付孔寸法図
WP-34～610
WP-86,88,810
ダクトカバー
| 型式 | 梱包/本 | 適合ダクト |
|---|---|---|
| WP-30 | 10 | WP-34.36.38.310 |
| WP-40 | 10 | WP-44.46.48.410 |
| WP-60 | 8 | WP-64.66.68.610 |
| WP-80 | 8 | WP-86.88.810 |

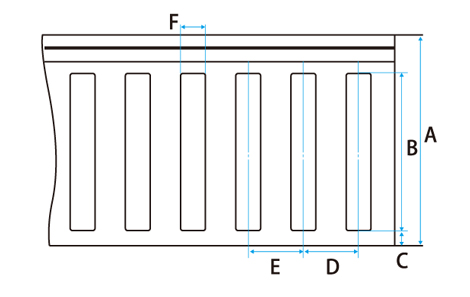

側面孔形状
標準寸法
| 形式 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| WP-34 | 40 | 22 | 4 | 20 | 20 | 8 |
| WP-44 | 40 | 22 | 4 | 20 | 20 | 8 |
| WP-64 | 40 | 22 | 4 | 20 | 20 | 8 |
| WP-36 | 60 | 40 | 6 | 20 | 20 | 8 |
| WP-46 | 60 | 40 | 6 | 20 | 20 | 8 |
| WP-66 | 60 | 40 | 6 | 20 | 20 | 8 |
| WP-86 | 60 | 40 | 6 | 20 | 20 | 8 |
| WP-38 | 80 | 60 | 6 | 20 | 20 | 8 |
| WP-48 | 80 | 60 | 6 | 20 | 20 | 8 |
| WP-68 | 80 | 60 | 6 | 20 | 20 | 8 |
| WP-88 | 80 | 60 | 6 | 20 | 20 | 8 |
| WP-310 | 100 | 75 | 8 | 20 | 20 | 10 |
| WP-410 | 100 | 75 | 8 | 20 | 20 | 10 |
| WP-610 | 100 | 75 | 8 | 20 | 20 | 10 |
| WP-810 | 100 | 75 | 8 | 20 | 20 | 10 |
(単位：mm)
カラーダクトの物性
| 試験項目 | 標準品質 | 試験方法 |
|---|---|---|
| 引張強さ（Mpa） | 35.4 | JISK-7113 |
| シャルピー衝撃値（KJ/m2） | 10.6 | JISK-7111 |
| 硬度（HRR） | 112 | JISK-7202 |
| 体積固有抵抗（Ωcm） | >1015 | JISK-6723 |
| 耐電圧（KV/mm） | 22 | JISK-6911 |
| 耐燃性 | 自己消化性 | UL94V-0 |
| 柔軟温度（℃） | 75 | JISK-6745 |
| 使用温度（℃） | -20～50 | - |
